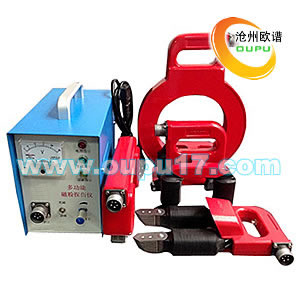

OU5350交流磁粉便携式探伤仪吸收国内外磁粉探伤机的优点,在OU5340的基础上,选用新材料、采用新工艺;制造的改进型全电子控制的新型磁粉探伤仪,具有功能齐全、探伤速度快、检测灵敏度高、操作简便、故障率低、维修方便等优点;仪器采用外加磁场磁化法,体积小,重量轻,方便携带; 高集成化电路使一台设备兼备原几种设备的全部功能;可配备A、D、E、O四种探头,该仪器输出电流大小可调,可适应不同灵敏度要求, 交流磁化断电相位控制,超负荷保护,并具有退磁等功能。
1、马蹄探头:(A型) 它可以对各种角焊缝,大型工件的内外角进行局部探伤。
2、电磁轭探头:(D型)它配有活关节,可以对曲面、平面工件进行探伤。

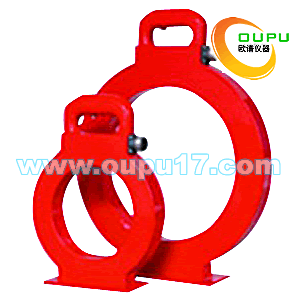

3、磁 环:(O型)它能满足所有能放入工件的周向裂纹的探伤,用它来检测工件的疲劳裂痕
(疲劳裂痕均垂直于轴向)极为方便,用它还可以对工件进行远离法退磁。
4、E型探头:(即旋转磁场探头)
它能对各种焊缝和几何形状大的曲面,进行一次全方位探伤,不需要像D型、A型探头那样,对每一部位必须在互相垂直的方向上分二次探伤,因而提高了探伤速度,由于探头上装有工作照明灯,便于让探伤工在足够的光度下进行观察,探头装有滚轮,即方便操作又增加了速度。
探头类型 | A型-马蹄探头 | D型-磁轭探头 | O型-磁 环 | E型-旋转磁场探头 |
提升力 | AC≥4.5Kg DC≥18Kg | AC≥5Kg DC≥18Kg (无关节时) | 中心磁强:1800e | ≥12Kg |
探头极距 | 极距:20-160mm(可调) | 极距:60-220mm(可调) | 内径:150mm | 110mm |
重量 | 2.0Kg | 2.5Kg | 2.8Kg | 3.0Kg |
输入电压 | 220V±10%, 50HZ | |||
工作电压 | AC38V,DC10V | |||
探伤速度 | ≥6米/分 | |||
退磁时间 | 4秒 | |||
探头温升 | ≤60℃ | |||
工作节拍 | 建议在长时间连续工作时:充磁时间≤3秒,间隙时间≥5秒 | |||
仪器重量 | 7.0kg | |||
仪器尺寸 | 262×130×228mm | |||
灵敏度 | A型试片显清晰 | |||
标准配置 | 1、OU5350型主机1台
2、探头 按客户需要选配 3、输入电源电缆线1根 4、输出探头电缆线 1根 5、保险丝 5A 2只 6、照明灯泡 12V/10W(马蹄式探头配用)1只 7、产品合格证保修卡1份 |
A型探头: 马蹄磁轭角焊缝探头,活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用。 极距:20-160;提升力:AC≥5,DC≥18。 配备一台电磁轭角焊缝探伤仪,探头采用活关节可自由调节使用范围广。 | D型探头: 电磁轭探头,多种活动关节,磁化强度大。 极距:60-220,提升力:AC≥6,DC≥20。 配备一台电磁轭角焊缝探伤仪,探头具有导磁高、磁化强度大等特点。 | O型探头: 也称环形探头,内径:150,中心磁场≥180Oe。 配备一台环形探伤仪,它是采用线圈通电时产生强磁场的原理设计的,适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。 |
E型探头: 交叉磁轭探头或旋转磁场探头,可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度。 极距:110,提升力:AC≥8。配备一台旋转磁场探伤仪,两只交叉的磁轭采用交流电移相技术,使之产生随时间变化的合成旋转磁场,对工件一次全方位复合磁化。探头速度快、检测质量高。 |
使用本仪器前请详细阅读本说明书,了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可接通电源,初次使用或久藏复用前,应检查仪器是否完好。
1. 操作步骤
1.1 将电源插头线与仪器电源插座接好,探头和输出插座连接好。
1.2 接通仪器电源开关,此时电源指示灯亮,仪器控制电路同时接通,伺服工作。
1.3 将探头和被检工件接触好,将“充磁,退磁”开关置于“充磁”位置,按下探头上的开关,这时仪器对工件呈磁化状态,绿色工作灯亮.松开开关,则切断主回路电流,工件停止磁化.磁化电流的大小可通过“电流调节”电位器改变, 电流调节电位器置于最小位置时,输出电流最小(为0); 电流调节电位器置于最大位置时,输出电流最大.
1.4 对某些工件,若工件上的剩磁会影响下道工序或正常使用,应对工件进行退磁.退磁时,将“充磁,退磁”开关置于“退磁”位置,“退磁指示”黄灯亮,按探头上的按钮即对工件进行退磁.
1.5停止使用时,关断仪器电源开头,切断电源。
2. 故障检修
电源接通无指示、不工作,保险丝熔断、因短路或过载引起。
按下开关,探头工作,无工作指示,因工作指示灯损坏引起。
工作指示灯亮,探头不充磁,主电路或控制电路有故障。
接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏。
1. 本仪器工作节拍:建议在长时间连续工作时:
充磁时间≤3秒,间息时间≥5秒。
2. 在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。
3. 使用时探头端面应与被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳。
4. 本仪器虽有很好的空载过流保护电路,但在使用时,应尽量避免空载工作,以减少产生不必要的温升。
5. 本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用。
6. 仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
7. 在自行修理时,请注意机内高压危险。
按下充磁工作开关时,不可开关电源。
8. 仪器外壳必须可靠接地。
9. 发生电路故障如无法修理,请将仪器发回沧州欧谱公司服务中心。
